Até algum tempo atrás, a Navionics, uma empresa americana que produz mapas, permitia a incorporação de cartas náuticas em sites da web, mas após ter sido comprada pela Garmin, este e outros serviços foram interrompidos de forma inesperada, deixando muitos na mão.
O acesso às cartas náuticas ainda pode ser feito acessando diretamente o site deles, mas é aquilo, ninguém sabe ao certo até quando o acesso estará disponível, e pelo que contam nos bastidores, não será por muito tempo, pois eles cogitam cobrar por este acesso.
Buscando uma alternativa pra não depender deles, surgiu uma possibilidade utilizando as cartas náuticas produzidas pela Marinha do Brasil no formato “Raster”, que são gratuitas e, diga-se de passagem, são muito mais precisas que as disponibilizadas pela Navionics. Outra vantagem deste formato em vetor é a utilização dessas cartas diretamente no Google Earth.
O Google Earth é o software distribuído pela Google, onde é possível visualizar as fotografias obtidas por satélites, e as cartas náuticas da Marinha podem ser adicionadas em forma de camada no Google Earth, como na foto de abertura desse artigo.
Como proceder
Para usar a carta no formato Raster, você precisa convertê-la para o formato usado pelo Google Earth, e para isso, é preciso dois softwares gratuitos:
- G-Raster – Download – 50Mb
- Google Earth Pro
Baixe os dois programas, instale o G-Raster e depois o Google Earth.
Existe a versão “Google Earth Pro”, que é mais avançada e atualmente é gratuita, sendo a mais recomendada.
O G-Raster é um programa “shareware”, ou seja, você pode usá-lo sem precisar pagar os US$ 5 (valor da licença), mas toda vez que for usá-lo, ele obriga ao usuário ter que aguardar até 25 segundos antes de permitir acesso à tela principal do software.
Com os dois softwares instalados, agora você precisa baixar a carta náutica da região desejada, diretamente do site da Marinha do Brasil, clicando aqui.
Selecione a carta náutica no formato Raster desejada e salve em um diretório de seu computador. O arquivo estará compactado (.zip), então, você precisa extrair a carta para o diretório onde salvou o arquivo compactado.

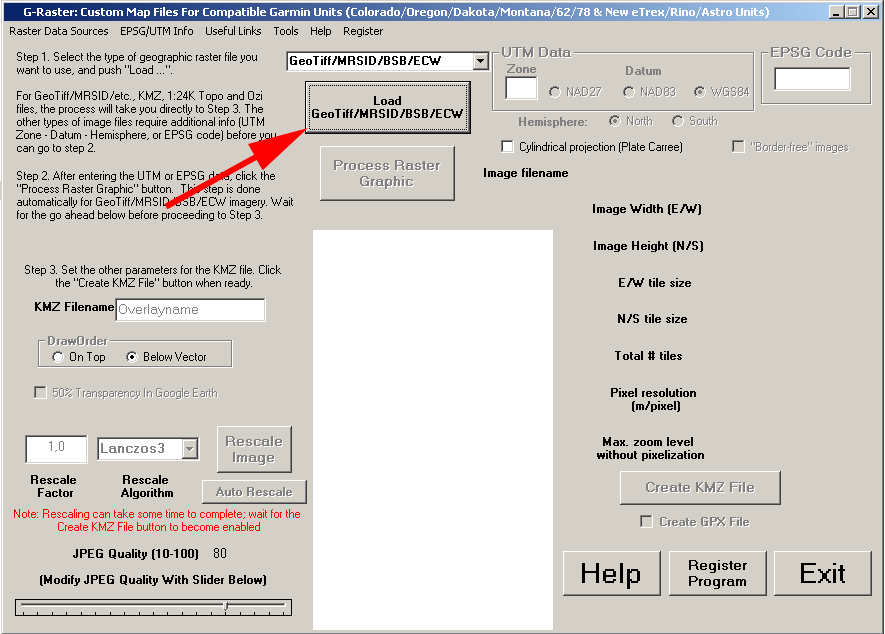

Feito isso, abra o G-Raster, aguarde o tempo requerido até liberar a tela principal, e clique o botão “Load”, como na imagem abaixo:
Abrirá uma tela para seleção de arquivo, então, vá até o diretório onde encontra-se a carta náutica raster e selecione o arquivo com extensão .KAP e clique em ok.
O G-Raster abrirá o arquivo e realizará um pré-processamento e, alguns segundos depois, parte da carta náutica aparecerá no retângulo que anteriormente era branco.

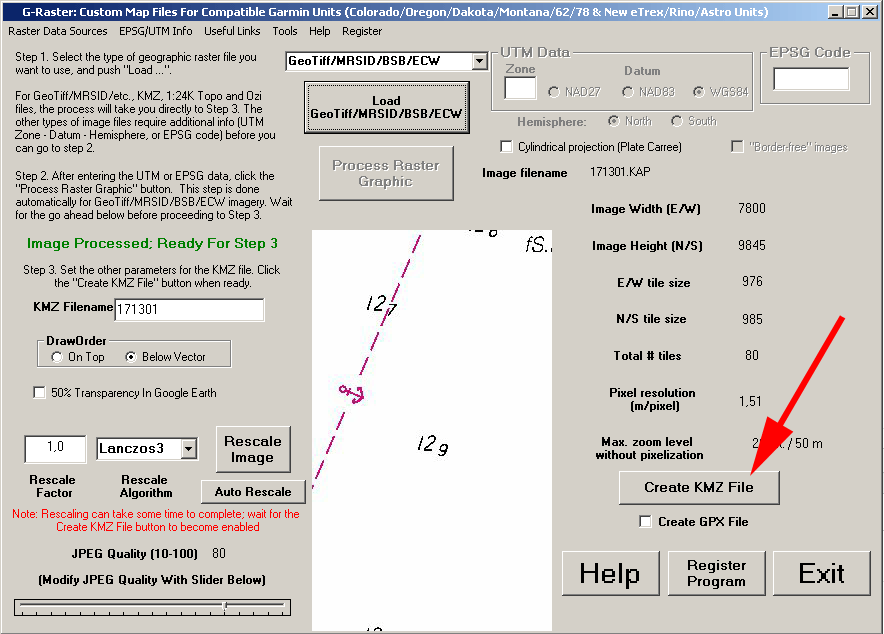

Agora, clique no botão “Create KMZ File” (Criar arquivo KMZ) para que o G-Raster possa converter o arquivo .KAP em KMZ compatível com o Google Earth.
O arquivo será gerado no mesmo diretório onde encontra-se o arquivo com extensão .KAP
Com o arquivo .KMZ criado, agora basta importá-lo para o Google Earth, o que é muito fácil.
Dê dois cliques no arquivo .KMZ gerado, e automaticamente ele será importado e aberto no Google Earth, que irá exibir a carta náutica na sequência. Em razão do processamento e dependendo do computador utilizado, pode demorar um pouco até que a carta seja lida por completo.
Antes de sair do Google Earth, você precisa salvar a sessão, para que não perca a importação. Para isso, Cliquei em “Arquivo” e depois em “Salvar”, e por último, “Salvar Meus Lugares”.
Após a importação da carta, ela aparecerá em sua totalidade, mas você pode aumentar a transparência dela em relação ao mapa, permitindo uma visualização melhor do terreno presente nas imagens de satélite.

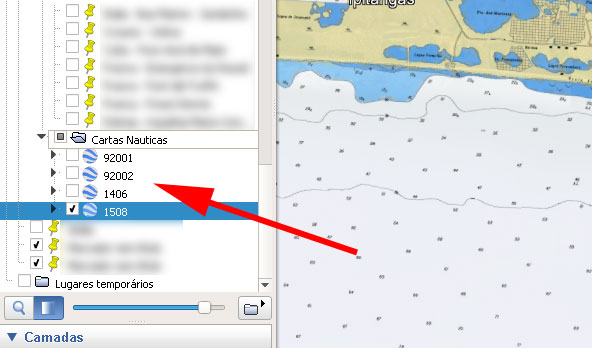

Basta alterar a barra de opacidade no canto esquerdo, como mostra a seta vermelha na imagem abaixo:
Seguindo os passos acima, você conseguirá ter as cartas náuticas no seu computador e as informações de longitude e latitude com ótima precisão, sem ter que se preocupar com limitações de acesso, como ocorreu com as cartas da Navionics.
